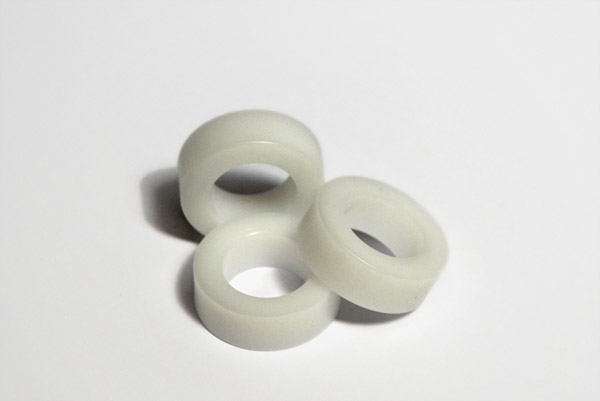

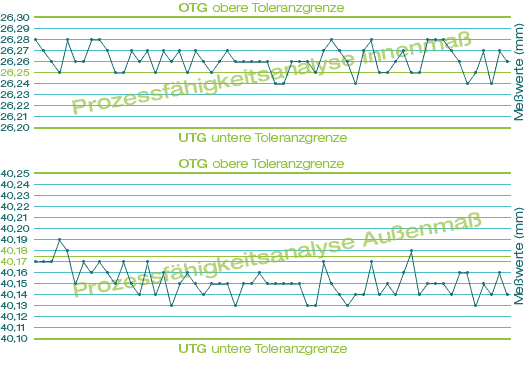

 | Aufgezeigt wird hier der Verlauf einer Produktion eines Wellenlagers, mit einer Losgröße von 6.000 Stk. Es wurden von jedem 25. Schuss mit jeweils 4 Kavitäten, die 1. Kavität vermessen und dokumentiert. Die insgesamt 60 Messwerte des Innenmaßes und Außenmaßes wurden in diesen Diagrammen gegenüber gestellt. Werkstoff ist ein POM mit 3-4 % Schwindung. Im Belastungsfall ist dieses Lager einer sehr hohen statischen Belastung und einer geringfügig dynamischen Belastung ausgesetzt. Die Wandstärke beträgt 6,96mm, die Lagerhöhe 10,30mm. In beiden Fällen benötigen wir gerade einmal 40% des zur Verfügung stehenden Toleranzfeldes. Gegenüber einem herkömmlichen Zerspannungsprozess wie Drehen oder Fräsen, erweist sich gerade in diesem Beispiel die Spritzguss Technologie als eine Kostengünstige Alternative.
|
